风机盘管机组

盘管系统工作原理

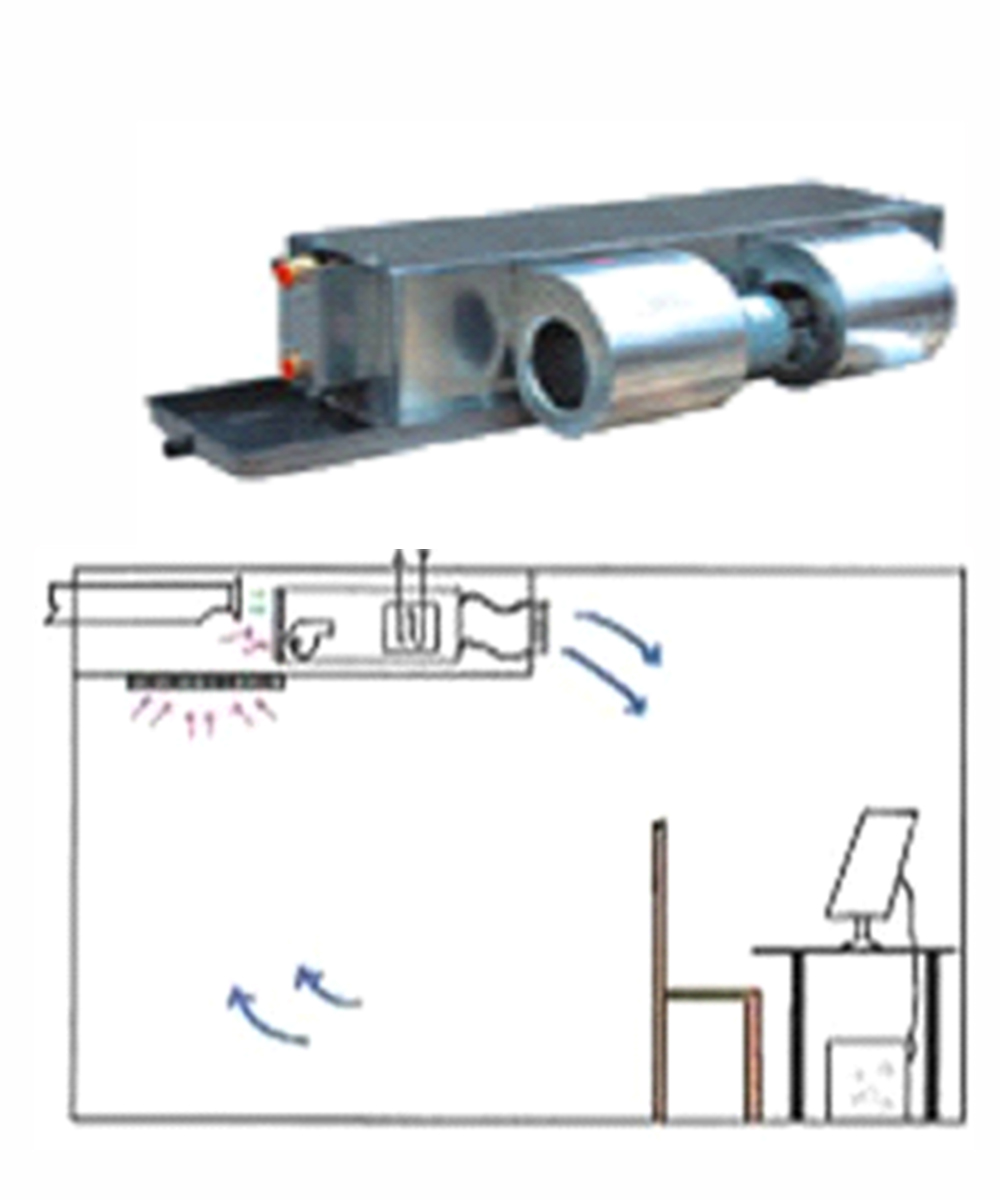

  室内的风机盘管工作时吸入一部分由风柜处理后的新风，再吸入一部分室内未处理的空气经工艺处理后，由风口送出能够吸收室内余热、余湿的空气，使室内温度、湿度达到所需要的标准，如此循环工作。（如图所示）

  风机盘管空调系统是风机和盘管（小型表面式换热器）组成的机组直接安装在空调房间内，风机将室内一部分空气进行循环处理（经空气过滤器过滤和盘管进行冷却或加热）后直接送入房间，以达到对室内空气进行温、湿度调节的目的。

  房间所需要的新鲜空气可以通过门窗的渗透或直接通过房间所设新风口进入房间，或将室外空气经过新风处理机组集中处理后由管道直接送入被调房间，或者由风机盘管的空气入口处与室内空气进行混合后再经风机盘管进行热湿处理后送入室内。

  盘管处理空气的冷媒和热媒由集中设置的冷源和热源提供。因此，风机盘管空调系统属于半集中式空调系统。同时由于这种空调系统冷量或热量是分别由空气和水带入空调房间内，所以此空调系统又被称为空气--水空调系统。

  风机盘管是中央空调理想的末端产品，风机盘管广泛应用于宾馆、办公楼、医院、商住、科研机构。为满足不同场合的设计选用，风机盘管种类有：卧式暗装(带回 风箱) 风机盘管、卧式明装风机盘管、立式暗装风机盘管、立式明装风机盘管、卡式二出风风机盘管、卡式四出风风机盘管及壁挂式风机盘管等多种。风机盘管机组主要由 低噪声电机、盘管等组成。
